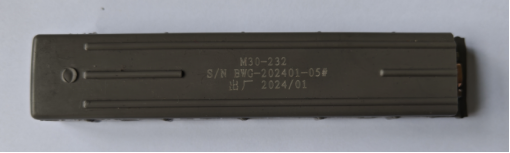

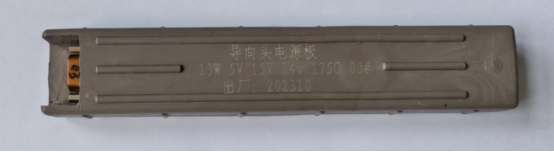

井下电路系统技术

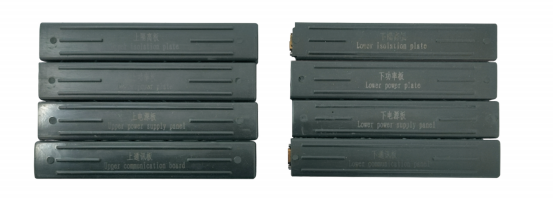

1. 系统概述

井下电路系统是石油天然气勘探开发中各类智能钻测井装备的核心控制单元，需在高温（最高300℃）、高压（210MPa）、强振动（20g RMS）及腐蚀性介质等极端工况下保持稳定运行。系统采用模块化架构设计，集成传感、处理、通信、控制四大功能模块，通过三级冗余设计确保MTBF超过10,000小时。

2. 关键子系统技术特征

2.1 高可靠信号采集系统

采用24位Σ-Δ ADC（如ADI AD7779）配合程控增益放大器（PGA）

支持16通道同步采样，采样率达100kSPS

集成自适应数字滤波（FIR/IIR）及温度漂移补偿算法

信号完整性设计：LVDS差分传输，阻抗匹配误差<5%

2.2 耐高温处理单元

主控采用抗辐射FPGA（Xilinx XQR5VFX130）

协处理器搭载HT-SOI架构MCU（如Honeywell HT83C51）

存储系统：FRAM（富士通MB85RS256A）+ 陶瓷封装NAND Flash

实时操作系统：VxWorks 653（DO-178C A级认证）

2.3 特种电源管理系统

输入范围：18-120VDC（兼容电池与涡轮发电机）

多级转换架构：SiC基Buck-Boost（前级）+ LDO（后级）

效率曲线：>85%@200℃（12V/5A输出）

智能保护：过压（OVP）、反接（RPP）、浪涌（TVS）三级防护

2.4 高速数据传输系统

有线传输：

光纤通道：1000BASE-ZX（单模，传输距离5km）

同轴传输：QAM-256调制，速率200Mbps

无线传输：

电磁波短传：2.4GHz DSSS，误码率<1E-6

泥浆脉冲：自适应编码调制（ACM）技术

3. 先进制造工艺

3.1 基板技术

高温陶瓷基板（AlN/DBC）

多层布线（8-12层，线宽/间距50μm）

盲埋孔设计（孔径80μm）

3.2 封装工艺

气密封装（He检漏率<5×10⁻⁹ atm·cc/s）

金锡共晶焊（Au80Sn20，熔点280℃）

三维堆叠（TSV互连密度>10⁴/cm²）

4. 典型应用案例

4.1 随钻方位电阻率仪

六发八收线圈阵列驱动电路

1MHz高频锁相放大模块

各向异性校正处理单元

4.2 智能完井系统

电动阀无刷电机驱动（三相全桥）

井下流量PID控制模块

压力温度融合感知单元

5. 技术挑战与发展趋势

5.1 现存技术瓶颈

300℃以上半导体器件可靠性

多物理场耦合效应（热-力-电）

井下能量受限系统（平均功耗<15W）

5.2 前沿研究方向

• 自供能技术（振动/温差发电）

• 光子集成电路（PIC）替代传统PCB

• 人工智能边缘计算（井下实时决策）

• 本类系统已通过API 19G、IEC 61508等国际认证，在页岩气开发（如四川长宁区块）、深水油气田（如南海"深海一号"）等场景实现规模化应用。随着半导体材料（如金刚石半导体）与异构集成技术的发展，井下电路系统正向着智能化、微型化、超高温方向持续演进。
