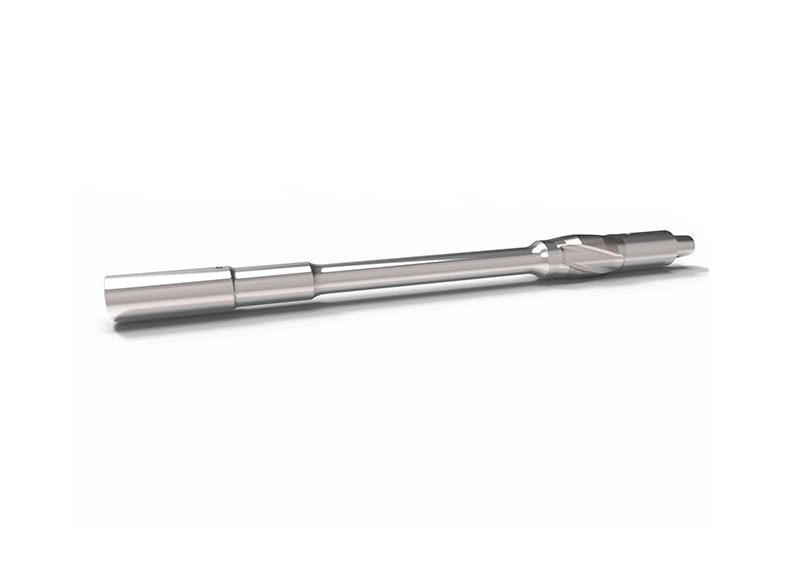

柔性短节

弯曲刚度：轴向800-1200N-m/°（可调节）

扭矩传输：≥4000N-M（无相对滑动）

疲劳生活：ISO 13679 CAL IV认证（模拟井条件2000小时）

产品详细信息

系统概述

井下柔性短节（Downhole Flexible Joint）是定向钻井系统的核心铰接部件，位于钻柱组合关键位置（通常靠近钻头或导向工具），通过可控的弹性形变实现井眼轨迹精确调控。该装置可在保持钻压传递效率的同时，提供±3°/m的连续造斜率，适用于页岩气超长水平段（>3000m）及大位移井（ERD）等复杂工况。

分类	子报名	技术参数/描述
核心结构和技术特征
	运动机构	-球铰式万向节（摆动角±15°） - 液压补偿腔（压力平衡范围0-70MPA）
动态性能参数	弯曲刚度	轴向800-1200N·M/°（可调节）
	扭矩传递	≥4000N·m（无相对滑动）
	疲劳寿命	ISO 13679 CAL IV认证（模拟井况2000小时）
集成传感系统	变形监测	- 光纤布拉格光栅（FBG）阵列（应变分辨率1με） - MEMS惯性单位（姿态角精度为0.1°）
	工况诊断	- 振动频谱分析（0-500Hz带宽） - 佩磨损粒子在线检测（电感式传感器）
关键技术突破	可变刚度控制	基于形状记忆合金（SMA）的主动调节机构（响应时间<2s）
	流体结构耦合优化	CFD-DEM联合仿真（最大减阻率18%）
	极端工况密封	- 金属/非金属复合密封环（泄漏率<0.1cc/min@150℃） - 自补偿PTFE唇形密封（耐压差35MPa）
典型的应用场景	旋转导向系统（RSS）	与导向翼片协同实现“几何指南 +柔性推靠”复合控制。
	超深井钻井	缓解高狗腿度井段（>10°/30m）的钻柱疲劳。
	智能完井	作为井下伸缩节的缓冲单元（补偿温差变形）。
技术挑战和发展趋势	现存瓶颈	- 高温（>200℃）环境下弹性元件蠕变效应 - 高频扭转振动（>20Hz）引发的材料裂纹扩展
	创新方向	4D打印变刚度 lattice结构
