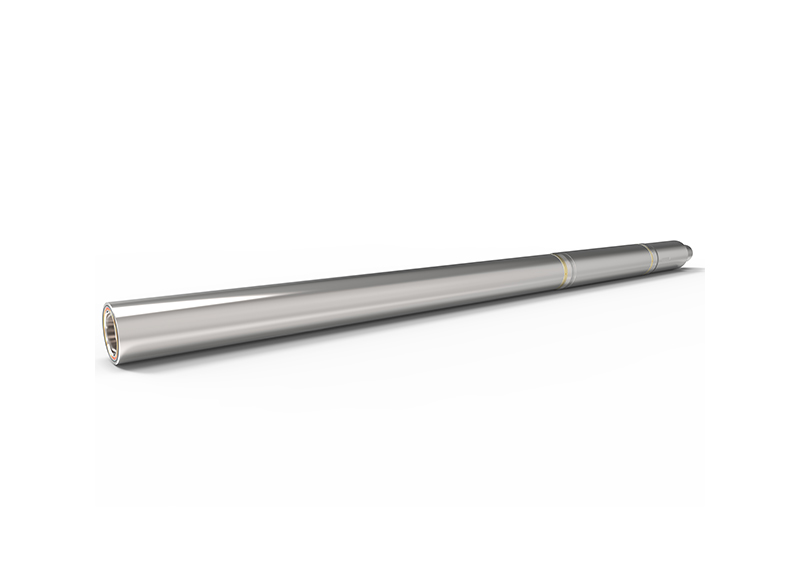

方位伽玛近钻头测量系统

BCPM1（方位伽马近钻头测量系统）是新一代随钻地质导向核心工具，采用360°全周向伽马射线成像技术，可在钻头后方0.8m处实时获取地层放射性特征。该系统集成高分辨率方位测量功能，为薄储层（<1m）识别、断层穿越及甜点区优化钻进提供厘米级地质分辨能力，显著提升复杂油气藏的钻遇率。

产品详细信息

分类	子报名	技术参数/描述
核心技术功能
方位伽马检测系统	探测器阵列	16扇区NaI(Tl)晶体探测器（能量分辨率7%@662keV）动态范围0-1000API（非线性误差<±2%）
	采样特性	5cm垂直采样间隔（比常规LWD提升4倍）； 22.5°方位角分辨率（每秒完成4次全周扫描）
近距离动态测量	3轴惯性导航	MEMS陀螺仪（零偏稳定性0.1°/h）；井斜测量精度±0.15°（距钻头0.5m）
	同步钻井参数	钻压/扭矩测量（范围为0-50KN/±5KN·m）；振动频谱分析（0-200Hz带宽）
极端环境适应性	耐压设计	175MPA压力外壳（API 19G），钛合金保护罩（抗冲击50G）
	热管理	高温电子（HT-200级），热管辅助散热（持续工作温度：150℃）
技术创新	智能地层对比	基于机器学习算法自动识别标准层标志
	实时构造解析	三维井眼轨迹投影与地层产状联合反演
	快速对接接口	与AutoTrak旋转导向系统实现数据融合（延迟<0.2s）
典型作业性能	薄层识别能力	在鄂尔多斯盆地致密油层实现0.6m薄储层钻遇率92%
	响应速度	较常规LWD提前3-5m发现地层界面变化
	可靠性指数	MTBF 1200小时（在1000ppmH₂S环境中进行了验证）
技术演进方向	光谱伽马扩展	K/U/TH元素含量实时分析
	光纤传感整合	分布式温度/振动同步监测
	数字孪生应用	与DecisionSpace平台实现实时地质建模

该系统已在包括四川页岩气和新疆Mahu紧密油在内的300多个井中部署，表明平均ROP改善了25％，并将地质目标接触率提高到98.7％。它的“近距 +高密度采样”体系结构为GeoSteering技术建立了新的行业基准。
